Glydus hydraulisk styring utenbordsmotor inntil 175 HK

Glydus K175R - hydraulisk styring for utenbordsmotorer inntil 175HK

Multiflex har endret navn til Glydus.

Glydus K1175R er neste generasjon hydraulisk styring – en forbedret versjon av den forrige Multisteer OH-175-modellen, med enda større ytelse og pålitelighet. Med en sterkere pumpe, høyere driftstrykk og raskere respons får du pålitelig og jevn styring for påhengsmotorer opptil 175 hk. Systemet er designet for enkel installasjon og lang levetid takket være den robuste konstruksjonen.

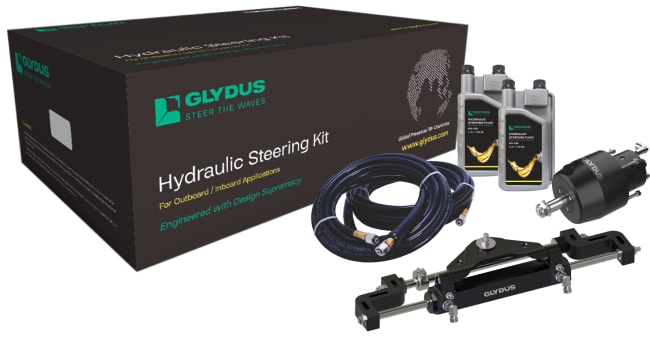

• Pakken leveres som komplett sett med innfellbar rattpumpe, styresylinder, nipler, 2 liter olje og 2 x 7,5 meter slanger med påklemte fittings.
• Pumpen har tilbakeslagsventil og standard ¾» aksel som passer de fleste ratt.
• Anbefalt rattdiameter: 350 mm.
• Optimal motorstørrelse: 115 - 150 hk
• Maks motorstørrelse: 175HK
• Rattomdreininger: 5,6 fra side til side
• Sylinder OC-175: Volum 123 ccm³. Slaglengde 204 mm. Gjenger: 9/16" UNEF
• Styrepumpe H22: Volum 22 ccm³. Maks trykk 105 bar. Tilbakeslagsventil. Gjenger: 9/16'' UNEF
• Minimum bredde motorbrønn: 570 mm

Høytytende og slitesterk styreløsning designet for jevn og uanstrengt kontroll av mellomstore fartøy

Den nye H22-styrepumpen har et arbeidstrykk på opp til 105 bar og et volum på 22 ccm³, hvilket gir mer kraftfull og responsiv styring. Den optimerte konstruksjonen gjør at styringen reagerer raskere med ca 6,8 rattomdreininger fra borde til borde. Det innebygde non-feedback-systemet øker sikkerheten ved å forhindre ufrivillige bevegelser fra motoren, og med de korrosjonsbestandige materialene får du en holdbar styring som fungerer sesong etter sesong.

Nødvendige mål i motorbrønn

For at styresylinderen skal få plass og ikke komme i konflikt med båtens motorbrønn ved styring og tilting av motor kreves det at motorbrønnen har en bredde på minst 570 mm.

A: 570 mm
B: 153 mm
C: 127 mm

OBS! Til utenbordsmotorer har produsenten av styringen oppgitt hvor stor motor de forskjellige styringene passer til, og dette stemmer bra, men dersom motoren din er helt i grenseland for anbefalingen anbefaler vi at du går opp en størrelse. Er båten i tillegg hurtiggående skal du alltid opp en størrelse.

Glydus hydraulisk styring for motorer inntill 175 hk passer til følgende motorer:

Yamaha 4-takt:
80 -175 hk, 1997 og nyere
90 -115 hk A-serien, 2011-2014. OBS! Trekantplaten/festebrakett på sylinder må snus 180 grader
90 - 115 hk B-serie, 2014 og nyere
Yamaha 2-takt:
40 - 50 hk, 1998 og nyere. OBS! Dersom din motor er festet med vingemuttere kan det være at du må kappe disse og bolte motoren fast.
60 hk, 1998 og nyere. OBS! Krever at Yamaha styrekrok 63D-48511-00-4D monteres (originaldel)
70 - 90 hk, 1986 og nyere. Spacerkit må benyttes

Mercury/Mariner 4-takt:
75 til 175 hk, 1984 og nyere
60 hk, 2008 og nyere. OBS! Dersom din motor er festet med vingemuttere kan det være at du må kappe disse og bolte motoren fast.
Mercury 2-takt:
40 til 60 hk, 1998-2007 - krever spacerkit

Suzuki 4-takt:
40 - 70 hk, 1998 og nyere. Krever spacerkit. c
90 til 140 hk, 2001 og nyere - krever spacerkit
Suzuki 2-takt:
150 hk, 1986 og nyere
115 - 140 hk, 1987-2002. Krever spacerkit
90 - 100 hk, 1990-2000

Honda 4-takt:
30 - 50 hk, 1992 og nyere. OBS! Dersom din motor er festet med vingemuttere kan det være at du må kappe disse og bolte motoren fast.
75 - 90 hk, 1996 og nyere
100 hk 2015 og nyere
115 hk 2010 og nyere
135-175 hk, 2003 og nyere

Evinrude/Johnson:
40-175 hk ink. E-Tec 1991 og nyere. OBS! Dersom din motor er festet med vingemuttere kan det være at du må kappe disse og bolte motoren fast.
115 hk Ficht, 1997 og nyere
75-175 hk Ficht 2017 og nyere
40-140 4-takt 1998 og nyere (krever spacerkit)

Tohatsu 4-takt: 60 til 175 hk 2014 og nyere
Tohatsu 2-takt: 40-140 hk 1990 og nyere

OBS! Til utenbordsmotorer har produsenten av styringen oppgitt hvor stor motor de forskjellige styringene passer til, og dette stemmer bra, men dersom motoren din er helt i grenseland for anbefalingen anbefaler vi at du går opp en størrelse. Er båten i tillegg hurtiggående skal du alltid opp en størrelse. High Performance 115HK-motorer og alle motorer med 4 3/4'' girhus, slik som Command Thrust, må bruke Glydus 350 styring.

Dersom din motor er festet med vingemuttere kan det være at du må kappe disse og braketten som går over akterspeilet da de kan komme i konflikt med styresylinder ved tilting av motor.

Hva består en hydraulisk styring av?

I Glydus hydraulisk styring følger det med følgende komponenter:

• Styrepumpe: aksialstempelpumpe som sirkulerer hydraulikkoljen når rattet dreies. En låseventil og en trykkavlastingsventil beskytter systemet mot uventet tilbakeslag og for høyt trykk
• Balansert styresylinder: gir lineær bevegelse til motoren og styrer båten mot styrbord eller babord
• Hydraulikkolje: når styrepumpen dreies skyves hydraulikkoljen slik at den beveger seg gjennom slangene og forskyver sylinderen
• Hydraulikkslanger: konstruert for å føre hydraulikkolje mellom styrepumpen og sylinderen. De er fleksible for enkel montering i båten og testet for å tåle trykk som overstiger normal drift, noe som sikrer lekkasjefri ytelse.
