Klemflens 60 mm aksel

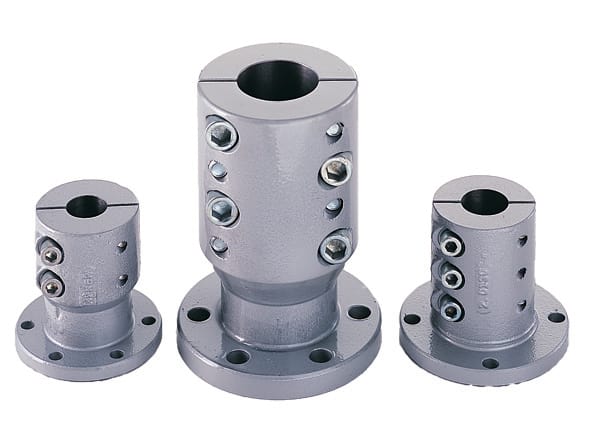

Klemflens for 60 mm propellaksel
Klemflensene er produsert av de beste råmaterialer og gir ett sikkert feste mellom propellaksel og giret. Klemflensen er enkel å montere da det ikke er nødvendig med kilespor i akselen.
Se tegning og spesifikasjoner for informasjon om de forskjellige typene. Tilgjengelig i 5" og 6".
Flenser til andre gir som ikke er oppgitt i tabell nedenfor kan også leveres. Oppgi da mål A, B, C, akseldiameter og antall hull på girkasseflensen.
Spesifikasjoner:
13101-69
Klemflens 5"
Passer gir: Twin Disk MG 502, IRM 220A/V (hunnflens 5"9
Hullavstand: 98,45 MM
Styreflens: 63,5 MM
Bolt: 12 mm
Lengde: 210 mm
Antall hull: 6
13101-88
Klemflens 6"
Passer gir: Twin Disk MG 506/507, 5050/5061, HSW710/ZF80
Hurth 800 A, IRM 280A, IRM 301,Technodr. TM-265/265A
ZF80A/85A, 280A/V, 301A , KMH 60/61 (hunnflens), 285A,
285V, 286A, 286V
Hullavstand: 120,7 mm
Styreflens: 76,2 mm
Bolt: 17 mm
Lengde: 210 mm
Antall hull: 6
13101-89
Klemflens 6"
Passer gir: Borg Warner 73 C, IRM 220V-LD, ZF220IV
Hurth 800V, ZF 80IV/85IV (hunnflens)
Hullavstand: 120,7 mm
Styreflens: 76,2 mm
Bolt: 13 mm
Lengde: 210 mm
Antall hull: 6
13101-90
Klemflens 6"
Passer gir: PRM 265/301/302/401/402/500/601/750
Hullavstand: 120,7 mm
Styreflens: 76,2 mm
Bolt: 13 mm
Lengde: 210 mm
Antall hull: 6
