Dekksluker og lukemontering

Guide for valg av dekksluke og montering av dekksluke i båt


Skal du montere ny eller bytte ut en gammel dekksluke? Følg disse instruksjonene så blir monteringen enkel. Det viktigste du skal huske på er god planlegging.

Denne generelle monteringsguiden er et utdrag fra Lewmar`s guide for dekksluker og ventiler. Sjekk alltid monteringsmanualen for luken du skal montere.


Erstatte gammel luke med ny - Ta nøyaktige mål

Det første du skal gjøre før du bestiller luken, er å ta nøye mål. Om du skal bytte ut en gammel luke så måler du den gamle luken nøye, yttermål på luken samt utskjæringsmål, for å få den informasjonen du trenger for å velge rett størrelse.

Utskjæringsmål for nye Lewmar luker er de samme som for de eldre Lewmar lukene. Det du må tenke på er at hjørneradien har blitt endret på en del modeller. Hvis du ikke finner en luke som passer i utskjæringshullet kan den eneste løsningen være å lage en mellomramme av treverk.



Montere ny luke hvor det ikke har vært luke før


Når du velger plass for en ny luke må du tenke på at overflaten der luken skal monteres må være plan, med en tolleranse på +/- 1 mm. Husk også på at hulltakingen/utskjæringen kan påvirke styrken på den aktuelle plassen. Luker må ikke sees på som en forsterkning, så vi anbefaler at dekket forsterkes på egnet måte for å forhindre skader i hardt vær. Kontakt en båtbygger eller båtkonstruktør om du er i tvil om hvor luken bør plasseres.


OBS! CE-forskrifter


Pass på at du velger en luke som er godkjent for montering i aktuelt område på din båt. CE-forskriften gjelder for båter opp til 24 meter lengde som selges i den europeiske union. Selv om regelverket kanskje ikke gjelder for din båt, er det en nyttig guide for små båter verden rundt.

Forskriften har designkategorier for båter basert på deres tiltenkte bruk og fremdrift (seil eller motor). Båter bygget etter CE-forskrifter er utstyrt med en plate som viser båtens designkategori.

Alle Lewmars luker og portlights (skrogvinduer) er for designkategori A (havseiling) eller designkategori B (offshoreseiling).

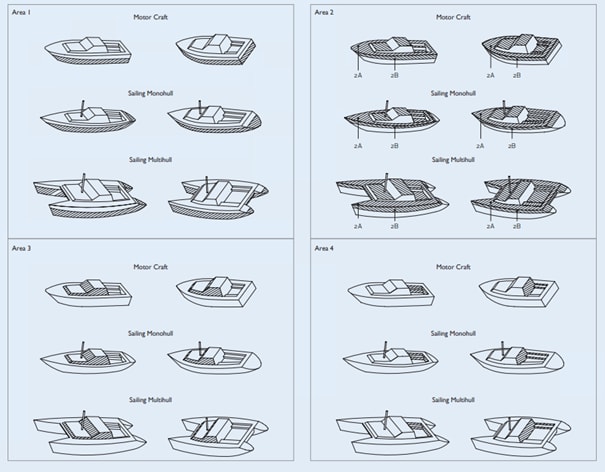

Forskriften deler opp skrog og dekk i fire spesifikke områder, som vist nedenfor:

For fartøyer med et fribord større enn 1/12 av dets totale lengde, er skroget delt inn i område 1 og område 2B. Vennligst se Fritidsfartøy Direktiv 94/25/EF.

Et produkt som er egnet for tilpasning til et område det er godkjent for, er egnet for alle områdene under sin kategori. For eksempel kan en portlight som er godkjent for område 2A også monteres på område 3 og 4, men ikke område 1 eller 2B.

Alle Lewmars dekksluker er CE-godkjent for områder som angitt på produktsidene. Lewmars garantier er ugyldig hvis produktet er installert i et område det ikke er godkjent for, og hvis installasjonen ikke oppfyller kravene i CE-forskrifter.


Hvilken luke skal jeg velge?

Lewmar har mange lukestørrelser, både med medium profil og lav profil. Lukene er utstyrt med Lewmars unike tetningssystem som gjør det enkelt å bytte glass.

Lukene kommer i versjoner med og uten flenskant (flenskant på rammen som går ned i utskjæringshullet). Til lukene kan innerrammer i ABS-plast benyttes. Oceanluker uten flenskant kan ikke benytte innerramme.

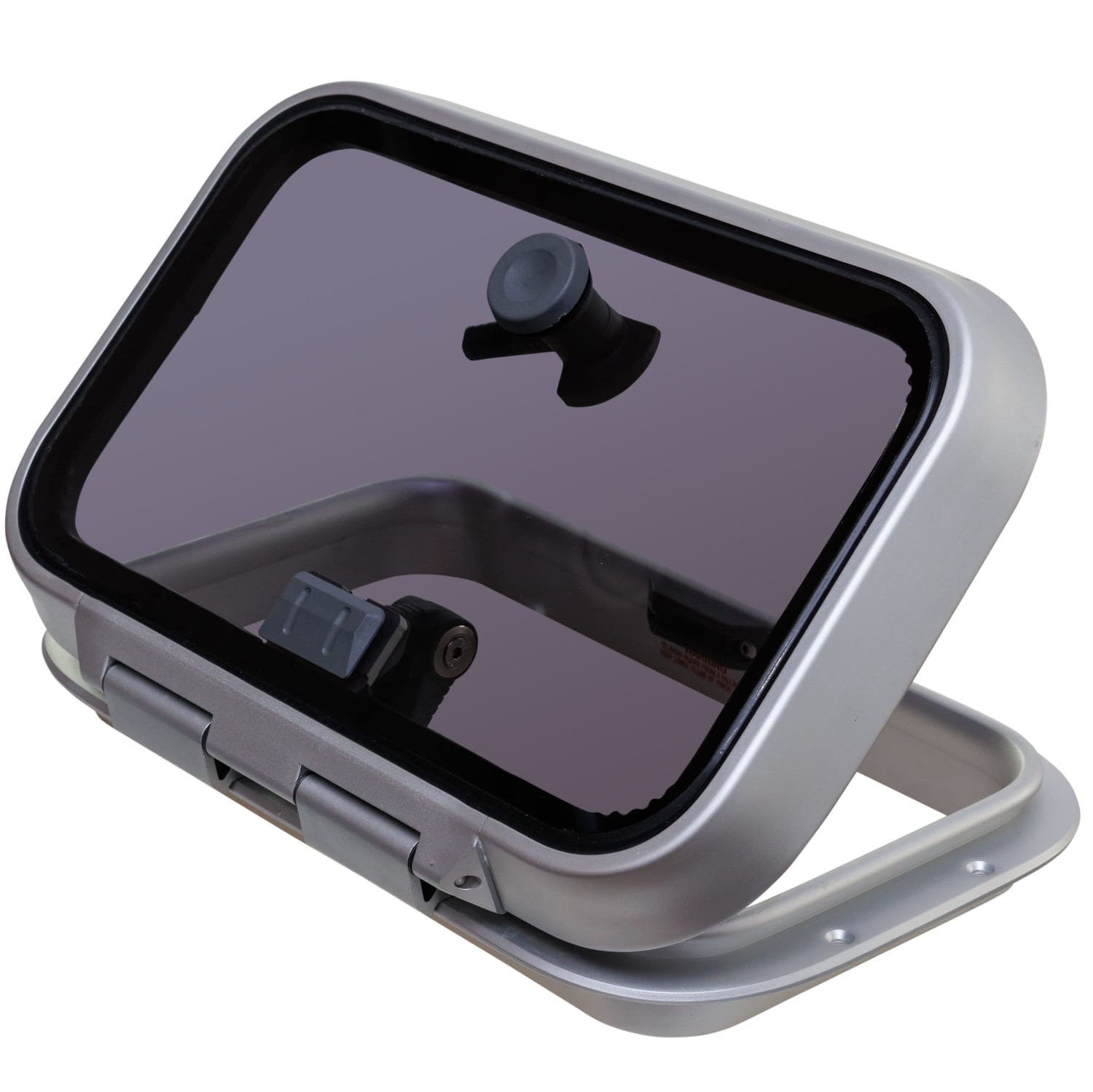

Lavprofilluker:

Lavprofilluker har en myk stil og elegant utseende, og er ideelle for motorbåter. De mindre ventilasjonslukene er egnet for montering på dekk på seilbåter og de større lukene kan brukes som fordekksluker på små og mellomstore båter. Glasstykkelse 8-10 mm, avhengig av lukestørrelse.

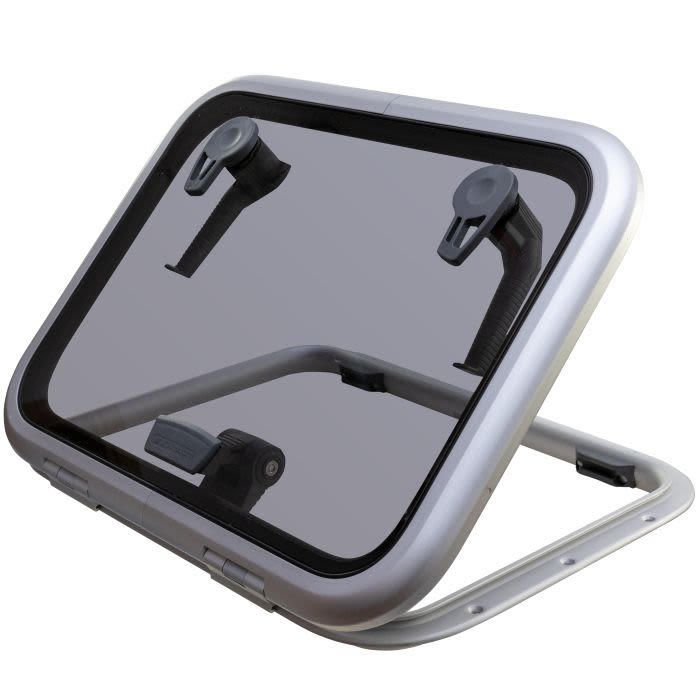

Medium profil luker:

Lukene med medium profil er identiske med lavprofil lukene, men er sterkere p.g.a. et tykkere glass og dypere ramme. Disse lukene er ideelle på fordekk på større, havgående båter. Glasstykkelse 12 mm.




Ocean luker:

Med sin klassiske stil er Ocean luker montert på tusenvis av båter verden rundt. Lukens robuste konstruksjon gir den ultimate beskyttelse mot elementene, uansett forhold. Glasstykkelse 10-12 mm, avhengig av lukestørrelse.






Sjekkliste før installasjon

Generelt:

Dekksluker skal monteres på en plan overflate med et største avvik på +/- 1 mm. På laminatdekk anbefaler vi at laminatet forsegles med egnet materiale innen luken monteres.
Åpninger i metalldekk skal pusses i kantene slik at alle grader og skarpe kanter fjernes. Vi anbefaler at den indre rammen isoleres elektrisk på egnet måte hvis det finnes mulighet for elektrolytisk korrosjon med lukens aluminiumsramme.
Luker må ikke sees på som en forsterkning, så vi anbefaler at dekket forsterkes på egnet måte for å forhindre skader i hardt vær. Kontakt en båtbygger eller båtkonstruktør om du er i tvil om hvor luken bør plasseres.


Viktig angående montering

Luker bør ikke åpnes og stenges mer enn absolutt nødvendig før underrammen er montert fast til dekk. Luker kan monteres på alle overflater uansett tykkelse. På båter med tynt dekk kan imidlertid kanten i underrammen stikke inn i kabinen. Dersom foring/innerramme benyttes skal monteringshullet gjøres 3mm større enn ellers.

Lukene skal kunne åpnes mer enn 90 grader for at luken skal kunne monteres på dekk. Hvis dette ikke er mulig på tiltenkt monteringssted, må du finne et nytt monteringssted. En fullt åpen luke skal ligge hvilende på håndtakene, hvis ikke kan luken ta skade.






Nødvendig verktøy for montering


-    Tetningsmiddel (silikon) og fugepistol
-    Monteringstilbehør (leveres med luken)
-    Drill og bor
-    Stikksag
-    Skrutrekker, unbrakonøkler, fastnøkler (avhenger av produkt)
-    Passer (for markering av lukeradie)
-    Linjal
-    Markeringstusj
-    Hurtigtvinger


Montering av dekksluke

Montering av dekksluke


Demontering av gammel luke

Demonter den gamle lukens underramme med forsiktighet for å unngå delaminering og skader på dekk.

1.  Legg en trebjelke over lukekarmens hjørne. Støtt trebjelken med klosser ned mot dekk. Vær nøye med å beskytte dekk med papp eller annet under klossene. Plasser en annen trebit under karmen på innsiden, ved samme hjørne som bjelken på oversiden. Det kan være nødvendig å tilpasse trebiten slik at den kun har kontakt med karmen på innsiden:



2. Trykk den underste trebiten oppover mot bjelken ved hjelp av en tvinge, slik at den underste rammen løftes opp fra dekk:



3. Når rammen har kommet noen millimeter opp fra dekk, skjærer du løs tetningsmiddelet som er mellom rammen og dekk med en tapetkniv eller lignende. Vær nøye med å få bort alt av gammelt tetningsmiddel og tett de gamle skruehullene før ny luke monteres.




Ettermontering av ny luke – Marker hullmålet


Kontroller at overflaten er plan (+/- 1 mm) før du utvider/skjærer til hullet.


4.  Marker hullmålet på dekk. Tenk på at hullet skal være noe større dersom du skal montere en innerramme. Følg instruksjonene under avsnittet «Markere en hjørneradie».

5. Kontroller at hullet blir stort nok til ved å holde luken mot markeringen, før du skjærer ut hullet.




Sage og bore


Pass på at du ikke sager eller borer i kabler, gassrør eller ledninger. Bruk egnet verneutstyr.

6. Bor et starthull for stikksagen, innenfor den markerte hullmålet.

7. Sag til hullet med en stikksag. Det kan være nødvendig å demontere innertaket.



8. Alternativt kan man i hjørnene benytte en hullsag med samme radie som hjørnene skal ha.

9. Kontroller at luken passer i hullet før du legger på tetningsmiddel



10. Marker skruehullene for den underste rammen mens luken ligger på plass.



11. Løft bort luken og bore skruhullene. Hengslene skal dras fast med gjennomgående bolter med mutter, mens vanlige skruer kan brukes til resten av rammen.


Påføre tetningsmiddel

Når du er fornøyd med lukens plassering påfører du rikelig med tetningsmiddel hele veien rundt rammen, der den kommer til å ligge i kontakt med dekket.

12. Påfør tetningsmiddel på begge sider av hullene i lukerammen. Ved bytte av gammel luke skal alle gamle skruehull tettes.


13. Monter luken til dekk. Det skal nå tyte ut litt tetningsmiddel mellom rammen og dekket. Skru  rammen fast til dekk.



14. Luken skal festes med gjennomgående bolter med mutter ved hengslene, mens vanlige selvgjengende skruer kan brukes til resten av rammen.



15. Tørk bort overskytende tetningsmiddel.



16. Lukeinstallasjonen er ferdig.
