Raymarine AIS Sender/mottaker AIS700

Sender og mottaker
Innebygget splitter
SOTDMA

Lagerbeholdning nettbutikk:

VNR: 8603-13

E70476

inkl. mva.

Legg til dine favoritter

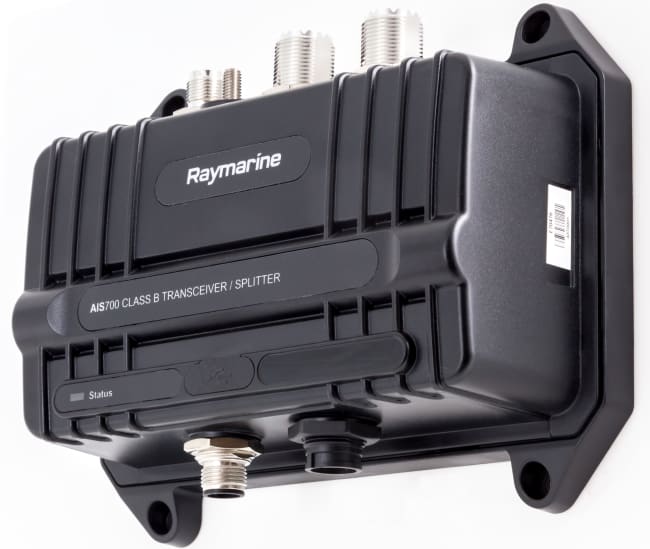

Raymarine AIS700

AIS700 fra Raymarine er en AIS-transceiver av klasse B til bruk med Raymarine multifunksjonsnavigasjonsskjermer. AIS700 er en AIS-transceiver av klasse B. Den mottar derfor ikke bare sendinger fra andre fartøy, men sender også informasjon fra båten for å bidra til at du blir sett på systemene til andre fartøy.

- Komplett AIS-sending og -mottak for bedre situasjonsoversikt og sikkerhet
- Siste SO-TDMA-nettverk for lengre rekkevidde og raskere ytelse
- Innebygget antennesplitter forenkler monteringen med eksisterende VHF-radioantenne
- Fungerer med NMEA2000, NMEA0183, PC og SeaTalkng
- Valgbar stillemodus i programvare eller maskinvare for bedre sikkerhet ved behov

I Esken

AIS700-transceiver av klasse B med innebygget VHF-antennesplitter
GNSS-antenne (GPS)
Strøm-/datakabel, 2 m
VHF-radiokabel, 1 m
Adapterkabel for DeviceNet til SeaTalkng®, 1 m
GNSS-antennepakning
Pålefeste for GNSS-antenne
Enhetsfester (4 stk. nr. 8 x 19 selvborende skruer)
M5-mutter og skive (jording)
Dokumentasjonssett
Fester for GNSS-antenne (3 stk. M3x40-stift og tommemutter)
Programvare-CD

Spesifikasjoner:

Miljøspesifikasjoner

Driftstemperatur	−15 til +55 °C
Lagringsstemperatur	−20 til +75 °C
Vanninntrenging	IPX6 og IPX7
Fuktighet	Opp til 93 % ved 40 °C

Strøm

Strømtilførsel	12 og 24 V nominell spenning
Strømforbruk	< 3 W
Toppstrømverdi	3 A
Ekvivalensnummer for ladning	1 LEN

RF-Spesifikasjoner

DSC-mottaker

Iverksatt med tidsfordeling med en TDMA-mottaker

1-båndsmottaker

156,025 til 162,025 MHz (i trinn på 25 kHz)

2-båndsmottaker

156,025 til 162,025 MHz (i trinn på 25 kHz)

Senderbånd

156,025 til 162,025 MHz (i trinn på 25 kHz)

Senderspesifikasjon

For å oppfylle IEC 62287-2-relevante seksjoner

Mottakerspesifikasjoner

For å oppfylle IEC 62287-2-relevante seksjoner

Transceiverspesifikasjoner

For å oppfylle IEC 62287-2-relevante seksjoner

GPS-mottaker

u-blox MAX-M8W

GPS-mottakerkanaler

72 kanaler

GPS kaldsstarts erhvervstid

26 s nominell

Posisjonskilde

GPS og GLONASS

AIS-utførelse

5 W SOTDMA

Antennesplitter

Driftsfrekvensområde	156,0 til 162,025 MHz sending 156,0 til 162,025 Mhz mottak
Innsettingstap AIS RX-bane	0 dB
Innsettingstap AIS TX-bane	< 1 dB
Innsettingstap VHF RX-bane	0 dB
Innsettingstap VHF TX-bane	< 1 dB
Strømbehandling AIS-port	Maksimalt 5 W inntak
Strømbehandling VHF-port	25 W inntak
Vekslingstid RX til VHF TX	Maks 10 μS
Vekslingstid RX til AIS TX	Maks 10 μS
Vekslingstid VHF TX til AIS TX	Maks 10 μS
Vekslingstid enhver TX til RX	Maks 10 μS
VHF-portimpedans	50 ohm
AIS-portimpedans	50 ohm
Antenneport – impedans	50 ohm
Isolasjon port for VHF til AIS	> 28 dB (begge retninger)
Minste VHF-inntaksstrøm for veksling	400 mW

Eksterne koblinger

VHF-antenne – koblingstype

SO-239 koaksial

VHF-radio – koblingstype

SO-239 koaksial

GNSS-antennekobling

50 Ω TNC koaksial

NMEA2000

DeviceNet hann

USB

Mikro-B

Isolering av eksternt grensesnitt

NMEA0183- og NMEA 2000-grensesnitt for å innlemme galvanisk isolering fra strømforsyningen som påkrevet av spesifikasjonen av det relevante grensesnittet.

NMEA0183-grensesnitt 1

Toveis RS422-nivåer som samsvar med NMEA 0183 HS (IEC 61162-1). 4-trådsgrensesnitt (differensialsignaler). Konfigurerbar baudhastighet. Inntak til multifunksjonsskjerm fra AIS.

NMEA0183-grensesnitt 2

Toveis RS422-nivåer som samsvarer med NMEA 0183 HS (IEC 61162-1). 4-trådsgrensesnitt (differensialsignaler). 4-trådsgrensesnitt (differensialsignaler). Konfigurerbar baudhastighet.

USB-grensesnitt (PC-tilkobling)

Toveis USB-port som samsvarer med NMEA 0183 HS-protokollen (IEC 61162-1) 38,4 kbaud
