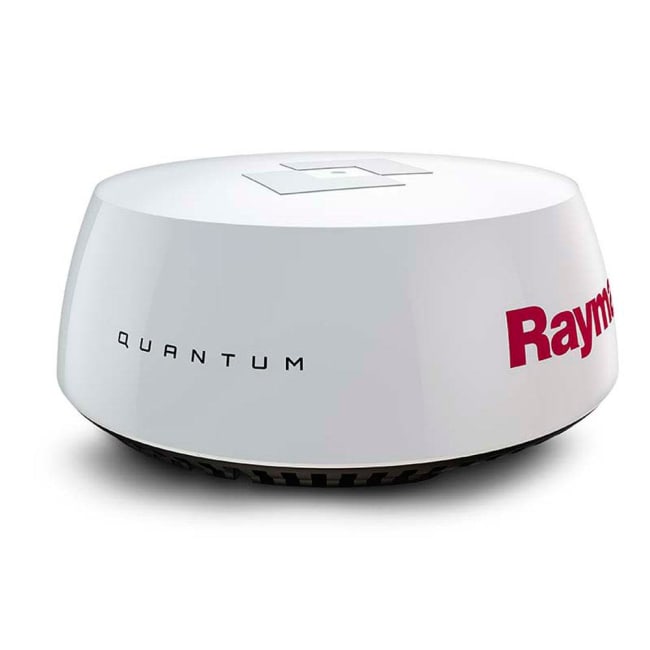

Raymarine Quantum Q24C radar med 10m spenningskabel
- 18'' 4kW
- Trådløs
- 10m spenningskabel
Raymarine Quantum™ Trådløs CHIRP-radar
Quantum setter en ny standard for kompakte «solid state»-radarer, og leverer en overlegen radaravbildning på både lange og ekstremt korte avstander. Integrert Wi-Fi og tynne kabler forenkler installasjonen i tillegg til at Quantums energieffektive og lette design gir sikkert stråleutslipp og vesentlig redusert strømforbruk.
Nominell spenning: 12V og 24V systemer
Absolutt spenning: 10,8 - 31,2V
Strømforbruk: 20W
Strømforbruk hvilemodus: 2W
Yttermål (DxH): 541 x 209,5 mm
Vekt: 5,6 Kg
Anntenne funksjoner:
Maksimum rekkevidde: 24nm
Senderfrekvens: 9354 - 9446MHz
Utgangseffekt: 20W
Horisontal strålebredde -3dB: 4,9 grader
Vertikal strålebredde -3dB: 20 grader
Pulsbredder (3dB): 40 ns - 14,7 µs
CHRIP Lengder: 400 ns - 20 µs
CHIRP Båndbredde: ~32MHz
IF Båndbredde: 26MHz
Polarisering: Horisontal
Vanntetthet: IPX6
Datakabel må kjøpes separat.
I Esken
Quantum Q24C Radome m/Wi-Fi og Ethernet. 10 m strømkabel inkludert
Spesifikasjoner:
| Inngangsspenning | 12 eller 24 Vdc (Min: 10,8V, Max: 31,2 V) |
| Nettverkstilkobling | Wi-Fi eller kablet Ethernet (RayNet) |
| Antennetype | Patch Array |
| Strømforbruk | Sendemodus 17W; ventemodus: 7W; sovemodus: 2W |
| Område | Skala fra 1/16 til 24 nautiske mil |
| Overføringsfrekvens | 9354 til 9446 MHz |
| Maksimal utgangseffekt | 20 W |
| Dupleksenhet | Sirkulator |
| Pulsbredder (3 dB) | 40 ns til 14,7 μs |
| CHIRP Lengder | 400 ns til 20 μs |
| CHIRP Båndbredde | Opptil 32 MHz |
| IF Båndbredde | 26 MHz |
| Støy | Mindre enn 4 dB |
| Maks. Rekkeviddeskala | Fra 1/16 til 24 nautiske mil |
| Strålebredde (nominell) | 4,9 º horisontalt and 20 º vertikalt |
| Polarisering | Horisontal |
| Vanntetthet | IPX6 |
| Vekt | 5,6 kg (12,3 lb) |
