Stevnbeslag med cutlesslager

Proppekaksels opplagringspunkt
Vannsmurt gummilager

For akseldiameter 25 mm

For akseldiameter 30 mm

For akseldiameter 35 mm

For akseldiameter 40 mm

For akseldiameter 45 mm

For akseldiameter 50 mm

For akseldiameter 60 mm

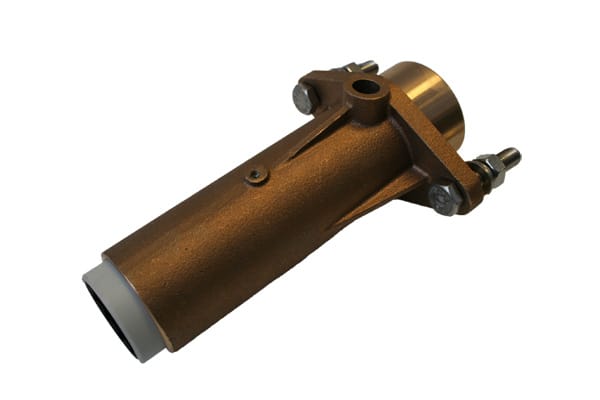

Stevnbeslag

Stevnbeslaget er propellakselens opplagringspunkt og monteres med bolter i akterstevnen.

I stevnbeslaget sitter det et vannsmurt gummilager som gjerne kalles "cutlesslager".
Stevnbeslaget er konstruert slik at det strømmer vann gjennom cutlesslageret for og smøre propellakselen.
Vi leverer stevnbeslag for akseldiameter 25 mm opp til 60 mm.

Spesifikasjoner:

12258-01
Akseldim: 25 mm
Lengde: 115 mm (fra flens og ut)
Boltavst: 105 mm (senteravstand)

12258-02
Akseldim: 30 mm
Lengde: 140 mm (fra flens og ut)
Boltavst: 105 mm (senteravstand)

12258-03
Akseldim: 35 mm
Lengde: 154 mm (fra flens og ut)
Boltavst: 120 mm (senteravstand)

12258-04
Akseldim: 40 mm
Lengde: 179 mm (fra flens og ut)
Boltavst: 120 mm (senteravstand)

12258-05
Akseldim: 45 mm
Lengde: 200 mm (fra flens og ut)
Boltavst: 140 mm (senteravstand)

12258-06
Akseldim: 50 mm
Lengde: 150 mm (fra flens og ut)
Boltavst: 167 mm (senteravstand)

12258-07
Akseldim: 60 mm
Lengde: 165 mm (fra flens og ut)
Boltavst: 200 mm (senteravstand)
